12kV ET1
移开式交流金属关闭开关设备
ET1移开式交流金属关闭开关设备（以下简称开关柜）是伊顿电气集团开爆发产的最新一代的三相交流50Hz，7.2~12kV单母线分段系统的户内成套配电设备，主要使用于电厂、变电站、工矿企业及高层建筑中，作为接受和分派电能之用，并具有对电路进行控制、�；ず图觳獾裙π�。
开关柜内配置伊顿电气E-VAC和VCP-W型移开式真空断路器�？毓窠幽赡？榛杓�。整体柜型由低压室、断路器室、检修室组成前柜，由母线室、电缆室组成后柜，可以离开拼装，便于批量生产和检修。成套设备满足中国电网对中压开关柜之要求，并适合“五防”和全关门操作，全密封、全阻遏、全绝缘、全工况的特殊性能要求。
如下特征使用户对设备免维护或少少维护：
?灭弧室为陶瓷外壳，真空度≤10 -5Pa，事情寿命包管25年。
?弹簧操作机构仅需少量维护。
?开关柜后门翻开后，即可装修电缆终端和电流互感器。
?接纳标准元器件，并且备有现货，满足用户需要。
ET1宁静可靠的开关柜
?完全金属铠装及全关闭
?开关柜内的各小室均离隔为各自独立的小室
?快速合闸接地开关用于接地和人工短路
?可靠的五防联锁能有效地避免误操作及误入带电隔室
?所有设备的操作，包括断路器的分合闸，断路器手车的推入或移出， 以及接地开关的分和操作等，都能/也应在门板关闭状态下进行
?透过门前视察窗，可便当的观察断路器所处的位置及其分合、储能状态
?加大的断路器室泄压通道，改善了散热效果，提高了宁静性
凭据客户要求可便当接纳前维护或后维护方法
?凭据中国标准GB3906、DL404，通过国家高压电器质量监督检验中心 各型式试验
接纳大爬距与复合绝缘的步伐，具有较高的技
ET1实用性强的开关柜
?壳体封装严密，可避免污物及小动物进入
?完全关门操作，极大地包管了操作人员的人身宁静
?真空断路器手车为免维护型， 与其配套的操动机构仅需少量维护
?真空断路器隔室门上带有紧急分闸装置，在隔室门无需翻开的情况下，可实现对真空断路器的紧急分闸操作
?手车交换性好，更换断路器很是便当
?二次线敷设于尺寸宽裕的线槽内，美观并便于查线
?提供充裕的空间，便于电缆连接
?地刀操作可接纳电动操作或手动操作且互不干预
?仪表箱内翻转式支架及仪表装置板，便当了二次接线及检修统一并抬高的接地母排，便当现场连接
?柜体�？榛杓�，拆除拼柜条板后可单独抽出各个�？榛蛘�，制止了柜体相互咬合，现场可快速直接进行抽、换柜的维护事情。
ET1适应性广的开关柜
?装设标准型的互感器
?可使用种种通例的电缆头
?可并接多根电缆（每相最多可并接6根电缆）
?可适应电缆或母排进出，也适应电缆与母排混淆进出
?开关柜可适应多种一次计划，统一接口尺寸
参照接纳的主要标准
?GB3906
?GB/T11022
?DL402
?DL404
?DL593
开关柜的设计报告 | |||
表1. 开关柜技术参数 型号 |
ET1 |
ET1 (550) | |
额定电压 | kV | 12 | 12 |
额定 1min 工频耐受电压 | kV | 42 | 42 |
额定雷电攻击电压 | kV | 75 | 75 |
额定频率 | Hz | 50/60 | 50 |
4s 热稳定电流（有效值） | kA | 20, 25, 31.5, 40, 50, 63/3s** | 31.5 |
额定动稳定电流（峰值） | kA | 50, 63, 80, 100, 125, 160** | 80 |
主母线额定电流 | A | 4000, 6300** | 4000 |
分支母线额定电流 | A | 630, 1250, 1600, 2000, 2500, 3150, 4000*, 4000/6300FC** | 630, 1250 |
柜宽（W） | mm | 800/1000 | 550/600*** |
柜深（D） | mm | 1500 (1650) | 1500 (1650)*** |
柜高（H） | mm | 2200 | 2200 |
防护品级 | 外壳 IP4X（内部为 IP2X） | 外壳 IP4X（内部为 IP2X） | |
重量 | kg | 700-1000（包括手车） | 700-900（包括手车） |
*开关柜需接纳强制风冷
**为特殊柜型，尺寸为W×D×H（1100×1900×2400）。如需了解详情，请联系伊顿电气。
***柜宽可凭据项目需要增至600mm，柜深可凭据项目需要减至1235mm。
开关柜的设计报告 | ||
表2. E-VAC、VCP-W63W型真空断路器主要技术参数 型号 |
E-VAC |
VCP-W63W |
额定电压 kV | 12 | 12 |
额定1min工频耐受电压 kV | 42 | 42 |
额定雷电攻击电压 kV | 75 | 75 |
额定频率 Hz | 50 | 50/60 |
额定电流 A | 630, 1250, 1600, 2000, 2500, 3150, 4000* | 4000,6300* |
额定短路开断电流（有效值） kA | 25,31.5,40,50 | 63 |
额定短路关合电流（峰值） kA | 63,80,100,125 | 160 |
4s热稳定电流（有效值） kA | 25,31.5,40,50 | 63/3s |
******燃弧时间 ms | < 15 | < 15 |
机械寿命 次 | 30000/20000/10000 | 10000 |
自动重合闸操作顺序 | O-0.3s-CO-180s-CO | O-180s-CO-180s-CO |
储能电机功率 W | 65 | 440 |
储能电机电压（DC/AC） V | 110/ 220 | 110/ 220 |
电动机储能时间 S | ≤15 | ≤15 |
分合闸线圈电压（DC/AC） V | 110/220 | 110/220 |
*需接纳强制风冷 | ||
E-VAC断路器特点
?切合GB,DL等标准
?使用伊顿最新一代的真空灭 弧室，低损耗，截流值小于3A
?成熟的弹簧操动机构，结构紧凑
?可理想的切合电阻、感性和容性负荷
?固封极柱具有优越的绝缘性能
?电动操作交流/直流两用
?免维护
VCP-W63W断路器特点
?全进口真空断路器
?切合GB,DL标准
?极高的额定电流，自然冷却可达
4000A，强制风冷可达6300A
?额定短路开断电流63kA，额定短路关合电流160kA
外貌处理
门和终端封板接纳环氧树脂粉末喷涂，开关柜柜体接纳锌铝镁钢板或敷铝锌钢板，接纳上述处理要领和质料使开关柜外壳具备很强的防腐能力。
考虑温升需求，对母线室的相关零件进行喷涂亚光黑漆的工艺处理。
框架母线和辅助导线
?设计切合GB3906标准母排
?柜体主要质料接纳2.0mm锌铝镁钢板或敷铝锌钢板，接纳双重折弯工
艺加工，具有强度高、良好的防腐化、抗氧化性能，外貌无需任那边置。零件拼装接纳高强度螺栓或铆钉连接，具有配合精度高，刚性好的特点。
?低压室、手车室、母线室以及电缆室全部用钢板关闭隔离，除低压室外均设有独立的压力释放通道。
?框架无任何焊接点。组装时接纳特殊的夹具，包管很高的装配精度。
?手车室内设计有带自动锁扣和开启的金属活门，满足断路器与母线侧之间同时自动隔离的要求。
?手车室内装置了特定的导轨，可以供手车轻巧的推进或拉出。
?各功效单位均装有门，门上装有锁和铰链，铰链之间距离≤330mm。
?加工和装配后的框架整齐、牢固、美观。
?开关柜外壳关闭后可抵达防护品级IP4X。
设计切合GB3906标准，柜内所有母排质料均为优质电解铜。
?每相母排装置的规格******为3片的120×10mm?母排，可以承载连续 负载电流4000A。母排截面的选择同时可满足系统短路时动稳定125kA、4S热稳定50kA的要求。在情况气候特殊异常时，此截面仍可包管系统正常事情。额定电流6300A的特殊柜型请联系伊顿电气。
?母排出厂前已预先钻孔，四边加工成R5mm圆角。额定电流4000A时支母线的搭接面镀银。
?母排牢固螺栓接纳8.8级高强度钢制螺栓，使母排装置便当、灵活且十分牢固。
?母排的排列顺序切合GB3906标准。
?接地母排规格一般为60×5mm 2，此截面短时可蒙受50kA/1s的电流。接地母线出厂前预先钻孔。
辅助导线
?导线截面规格：电流回路≥2.5mm2
电压回路≥1.5mm2
?绝缘品级：2000V
?连接方法：端子排牢固
端子排数量满足线路要求，预留10%备用， 并备有连接片。
断路器手车
断路器手车为中置式，型式和额定容量值相同的断路器完全交换使用。
断路器手车与开关柜之间有防误操作机械联锁装置。当断路器闭适时， 手车不可推进或拉出。只有当手车在事情或试验位置时，断路器才华闸。
动触头为压簧或箍簧式，梅花触头，外貌镀银。弹性紧固允许较高的公差裕度。消息触头接触良好，主回路电阻小、温升低。
机械寿命次数：E-VAC可达30000次，VCP-W为10000次。
额定电流下允许开断次数：E-VAC可达30000次，VCP-W为10000次。 操作机构为弹簧储能式，在断路器合闸瞬间，弹簧重新储能。
真空灭弧室预期寿命25年，真空灭弧室截流值限制在≤3A。断路器事情次数可以从面板上的计数器显示。
断路器装置有显示器和控制器。各项具体如下：
?断开和闭合状态的机械显示
?储能电动机储能显示
?手转动簧储能装置
?就地合闸按钮
?就地跳闸按钮
低压室
低压室的面板与室内可装继电�；ぴ⒁潜怼⒖掌亍⒋缦允酒鳌⒛Ｄ饽赶咭约爸种侄卧�。
室内用于装置二次设备的是模数化的网格板，可以灵活的安排种种二次元件，并便当二次接线。（见图7）
配置先进的微机型继电器，附加通讯接口，可以实现电站综合自动化。微机型继电器除提供�；すπ�，还具有变电所主要信息的显示、纪录和报警功效。并配置有标准的RS232或RS485串口接口，可与变电所监控系统连接。
低压室面板上设下列控制和显示装置：
?就地/�？匮≡窨�
?信号指示：分合闸状态以及反应断路器手车事情、试验位置及接地开关闭合位置
?高压带电显示器（与电缆室的电容器分压器相连接）
断路器室
在断路器隔室内装置了特定的导轨，供断路器手车在内滑行与事情。手车在小室内有“事情”和“试验”位置。手车从“试验”位置移至“ 事情”位置时，活门自动翻开；手车反偏向运动时，则活门自动关闭， 将一次触头完全隔离。
手车室门上设有机械紧急分闸按钮

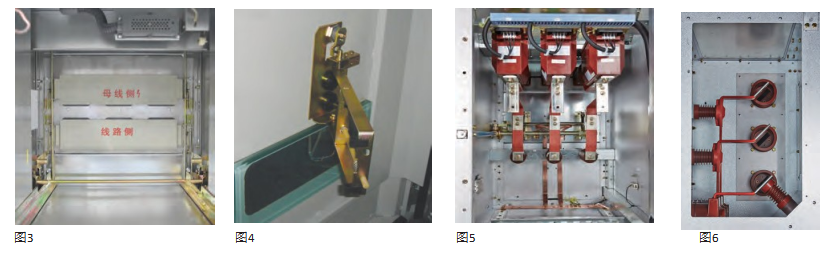

（伊顿公司的奇特设计），当遇到紧急情况时，可以不需要翻开手车室门，即可进行手动分闸，确保了操作人员的宁静。（见图4）
电缆室
电缆室内可装置电流互感器、接地开关及避雷器，ET1开关柜为用户提供柜后装置维护方法。电缆室与开关柜的设计可满足电缆的种种进出方法，例如：下进下出或上进上出方法。
电缆连接导体可同时并接 3 根400mm2三芯电缆，连接便当。（见图5）电缆装置高度≥750mm。
母线室
可凭据中国用户的要求，相邻母线室之间接纳金属隔板和套管隔离、以避免事故蔓延；较大的母线室母排装置、维护窗口；窗口周边均接纳折边工艺无刃口，减少对装配人员的伤害；母排支撑接纳环氧树脂绝缘子，支撑绝缘子接纳大爬距
（≥240mm）。柜内母排当相间和对地距离大于125mm时，一般接纳空气绝缘方法，不然接纳复合绝缘，则全部母线用热缩绝缘套管笼罩。母线搭接处加绝悦魅罩�；�。
装置地基图：
柜宽(mm) | A | B | C | D | E | F | G | H | J |
550 | 280 | 380 | 550 | 550 | 380 | 450 | (n-1)*550 | (n-1)*550+540 | 450 |
800 | 530 | 630 | 800 | 800 | 630 | 700 | (n-1)*800 | (n-1)*800+790 | 450 |
1000 | 730 | 830 | 1000 | 1000 | 830 | 900 | (n-1)*1000 | (n-1)*1000+990 | 450 |
备注：
1.n为相同柜宽的柜体数量
2.括弧中的数值是柜深为1710mm时的数值
宁静与维护
开关柜在设计中，包管运行人员和设备自身的宁静，并使中国用户维护便当。
宁静操作
为了包管开关柜和手趁魅正确操作的程序性，开关柜设置有可靠的机械或电气联锁机构，主要步伐见表3.
本开关柜还可以在接地开关操作机构上加装电磁铁锁定装置，以满足接地开关与断路器手车之间电气联锁要求。
可以在两路进线开关与母联开关之间加电气与机械联锁。任何情况下不允许泛起三个开关同时合闸。
避免误操作的联锁/�；�运行人员的宁静
?具备一系列的“五防”联锁装置，从基础上避免泛起危险局面和可能引起严重结果的误操作，因此有效地�；ち瞬僮魅嗽焙涂毓�。联锁装置的功效如下：
?断路器和接地开关在分闸位置时，手车能从试验/隔离位置移动到事情位置。断路器如果处于合闸状态摇车，手车从试验/隔离位置移动到事情位置历程中会自动跳闸。反向移动相同（机械联锁）。
?手车已完全咬合在试验或事情位置时，断路器才华合闸（机械联锁）。
?手车在试验或事情位置而没有控制电压时，断路器不可合闸，仅能手动分闸(机械电气联锁)。
?手车在事情位置时，控制线插头被锁定，不可拔出。
?接地开关关适时，手车不可从试验/隔离位置移向事情位置；手车在事情位置时，接地开关不可合闸（机械联锁）。
?可在手车和/或接地开关操作机构上装置附加的联锁装置，如闭锁电磁铁。用户在订货时应提出要求。
?当手车移开后，活门可用挂锁锁定。
?当且仅当接地开关关适时，可以翻开电缆室后门（机械联锁）。后门不关闭，接地开关不可分闸。
?为进一步满足某些用户的要求，开关柜电缆室门可加装带电强制闭锁装置。
?开关柜金属关闭已通过内部电弧故障型式试验的考核。
?只有在柜门关闭或无法接近电体的情况下，才可操作断路器。
?在柜门关闭时，不必接近带电体即可测试柜内是否有电。
?开关柜柜体及所有金属隔板接地，并设有专用接地线端子供连接， 接地连续性好。
维护
如下特征使用户对设备免维护或少少维护：
?灭弧室为陶瓷外壳，真空度≤10-5 Pa，事情寿命包管25年。
?弹簧操作机构仅需少量维护。
?开关柜后门翻开后，即可装修电缆终端盒和电流互感器。
?接纳标准元器件，并且备有现货，满足用户需要。
开关柜接地装置
?用预先准备的连接板将各柜连接在一起。
?在开关柜内部联结所有需要接地的引线。
?将基础框架与接地排相连，如果柜子排列凌驾10台， 必须有两个接地排连接点。
开关柜装置的一般要求
开关柜的装置基础应切合“电力建设施工及验收技术规范”中的有关条款划定�？毓竦淖爸没∫话阋至酱谓阶⒒炷�。第一次为开关柜装置预埋件，并铺设基础槽钢。第二次浇灌混凝土是地面的增补层，一般高度为60mm，在浇铸混凝土增补层时混凝土高度应低于槽钢平面3-6mm。
开关柜一二次电缆沟的形式，视开关柜装置位置及建筑条件而定。
开关柜装置基础平面度每米误差不大于1mm。全长误差不凌驾3mm。 按工程需要与图纸标明，将开关柜运至他们特定的位置，如果一排较长的开关柜排列（10台以上），建议拼柜从中间开始。
用特定的运输工具如吊车、叉车等，严禁使用滚筒与撬棍。从开关柜内抽出的断路器手车，可先放别处妥善保管。
装置时先校平第一台柜子或第一个截面包管水平和笔直两个方面的要求�？毓褡爸貌黄蕉炔坏昧杓�2mm。
校正好第一台柜子后，装置其他柜子，注意侧孔与已装置的截面对齐。
母线的装置
主母线用绝缘子支撑，主母线之间以及与分支母线之间接纳耦接形式。 用清洁干燥的软布擦揩母线，检查母线是否损伤，在连接处涂上导电膏或中性凡士林。
母线装置好后用扭矩扳手拧紧牢固螺栓。套好连接处的绝悦魅罩。
随机文件、备用备件及附件
随机文件清单
?产品及格证；
?装箱单；
?产品出厂检验报告；
?装置使用说明书；
?运输贮存说明书；
?随机备品备件及附件清单；
?二次接线图；
?其他相关资料。
备品备件及附件
凭据客户要求和需要供应。由供应双方配合决定。
表4 气候与情况条件 | 产品正常适合的条件 | 辅助步伐 |
海拔高度（m） | ≤1000 | 接纳辅助步伐可≤2500 |
最高温度（℃） | 40 | 技术参数选择可满足＞40℃ |
最低温度（℃） | -15 | 装加热器 |
日平均相应湿度 | 95% | 装加热器防凝露 |
月平均相应湿度 | 90% | 装加热器防凝露 |
水平加速度不凌驾0.2g | ||
地动地面加速度 | 笔直加速度不凌驾0.1g | 已通过抗震动试验 |
宁静系数＞1.67 | ||
轻度海风含盐影响 | IP4X | 外壳接纳敷铝锌钢板或环氧粉末喷涂 |
适应中国电力标准的要求
?在GB标准的基础上，开关柜接纳其他步伐，进一步满足中国电力部分的标准；
?柜内带电部分相对相、相对地的净距≥125mm。
?*上述条件若有未能满足部分，接纳阻燃质料制成的绝缘挡板，且挡板距带电部分的空气间隔大于30mm。
?绝缘子爬电距离≥240mm。
?工频耐压和雷电攻击耐压值均切合电力部标准。
开关柜选择说明
技术参数与接线计划详见开关柜技术参数表和主结线计划表。
